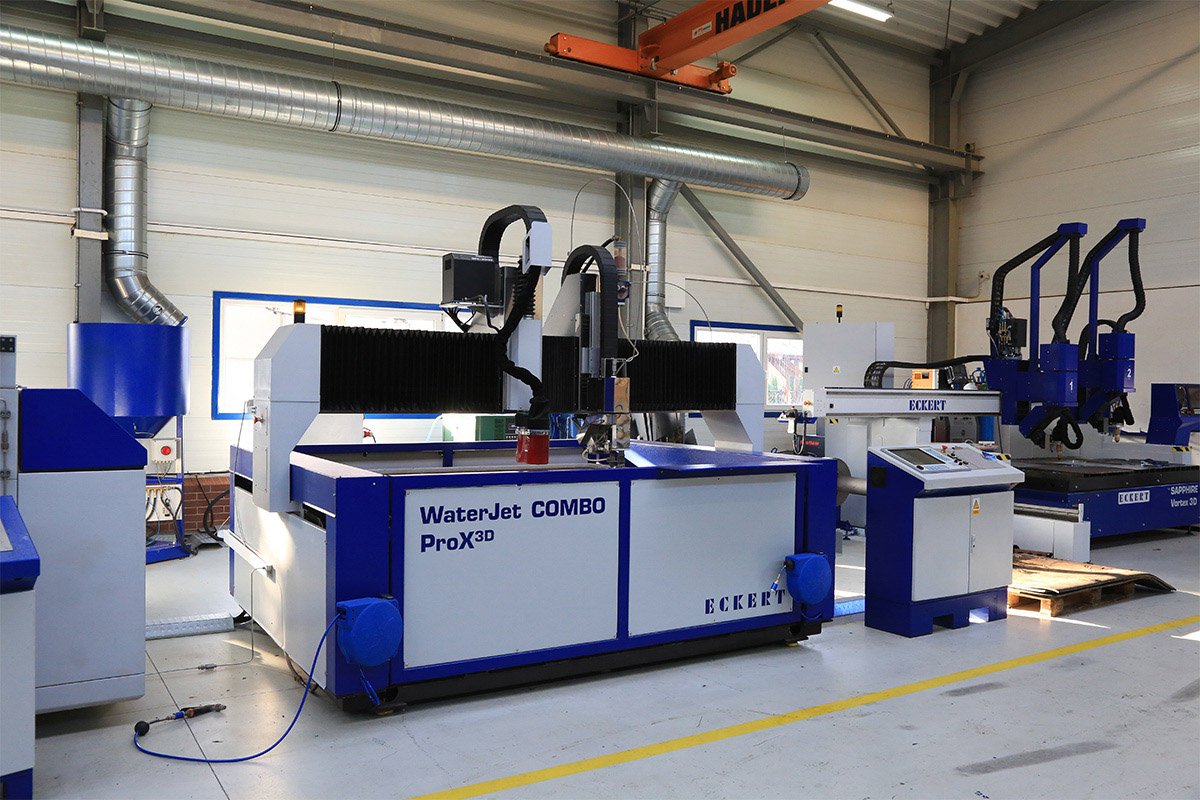

Opal Waterjet Combo
Инновационная, точная и экономически выгодная. Запатентованная комбинация гидроабразивной и плазменной резки.
Opal Waterjet Combo
Инновационная, точная и экономически выгодная. Запатентованная комбинация гидроабразивной и плазменной резки.
Характеристики

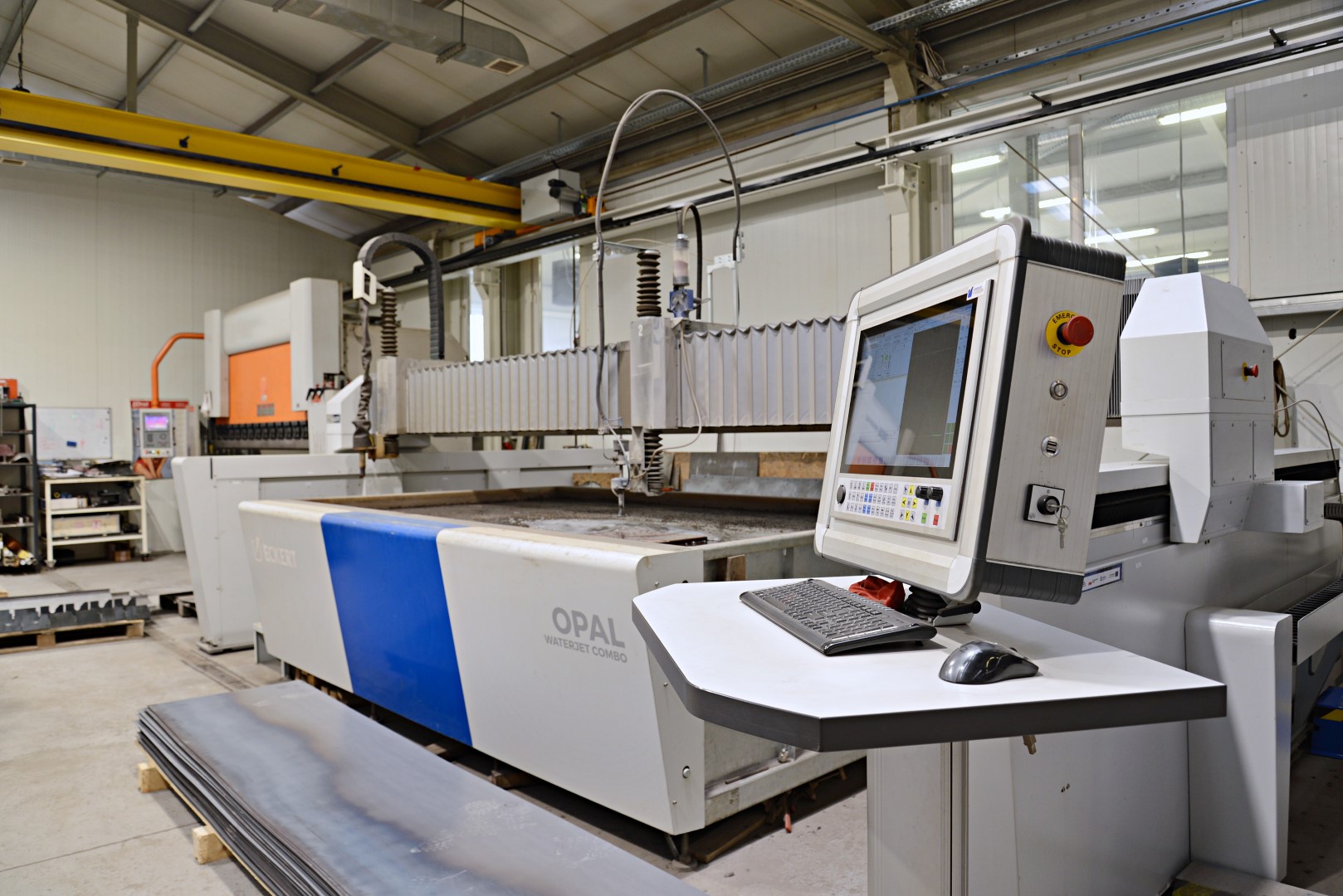

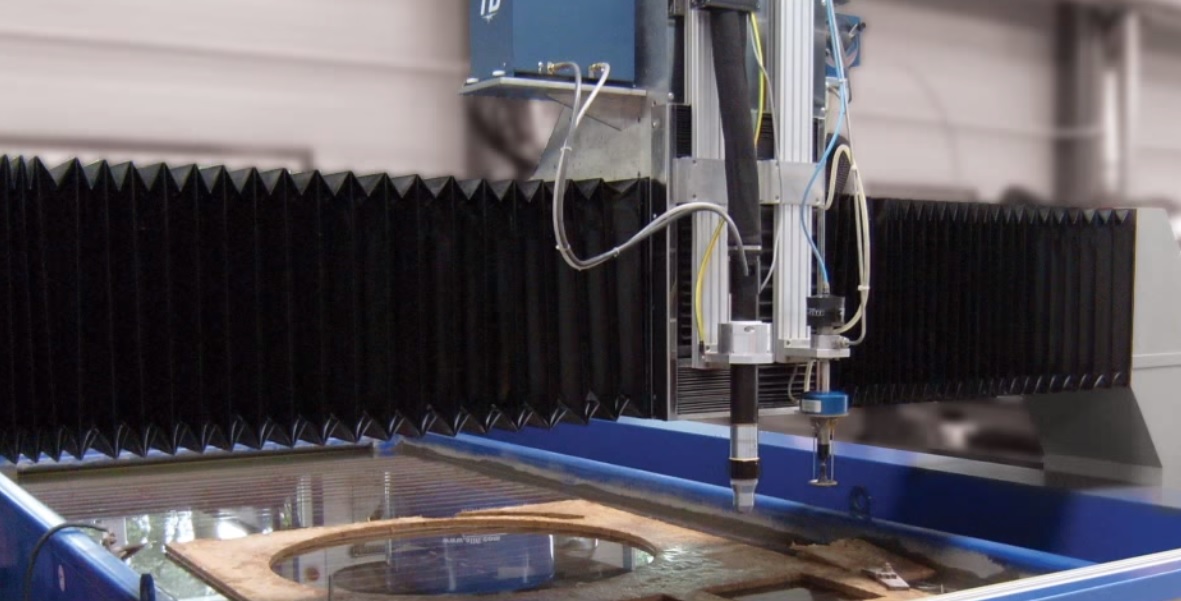

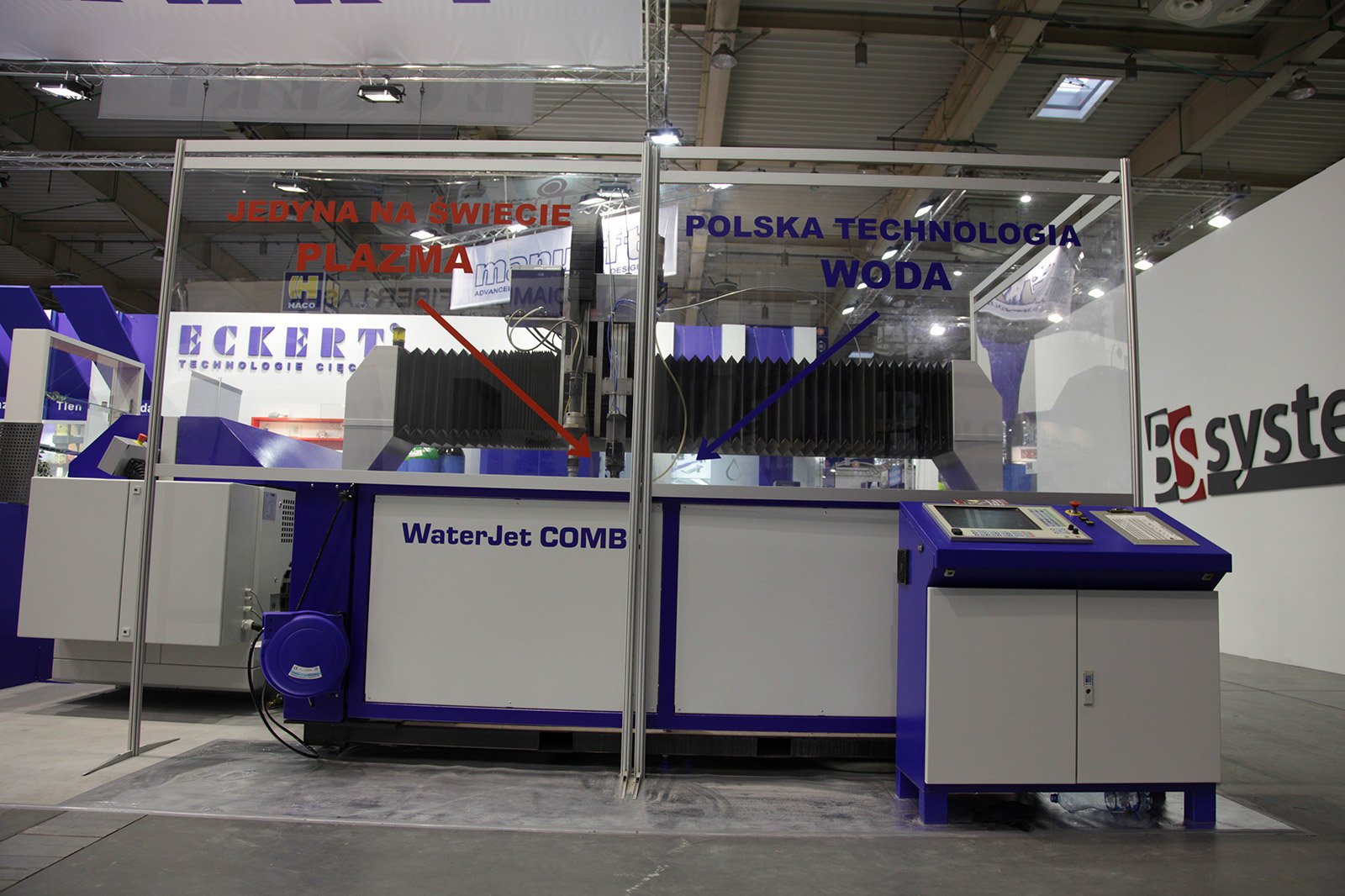

Запатентованная установка Opal Waterjet Combo сочетает в себе преимущества быстрой плазменной резки и точность гидроабразивной обработки. Взаимоусиливающий эффект от комбинации двух различных технологий, позволяет установке использовать обе возможности. Установка обеспечивает универсальность и гибкость применения для широкого круга заказчиков от малых до крупных предприятий.
Основные характеристики
- Инновационная, запатентованная технология интеграции гидроабразивной и плазменной резки позволяет осуществлять автоматическую резку, используя обе эти технологии
- Полностью автоматический процесс резки с применением двух технологий
- Снижение производственных издержек на 70% по сравнению со стандартными установками гидроабразивной резки
- Универсальный режущий инструмент для всех типов материала
- Возможность установки режущей головки PRO-X3D
- Возможность применения любой технологии в процессе обработки кромки единичного элемента
- Жесткость конструкции и высокая повторяемость
Технология
Суппорт HD 3000
Суппорт HD 3000
Суппорт HD3000 позволяет полностью использовать все возможности плазменных горелок. Наличие ШВП и сервопривода с высоким крутящим моментом обеспечивают уникальное перемещение по оси Z, что позволяет повысить динамику и точность контроля горелки. Это гарантирует соблюдение оптимального расстояния между режущей головкой и материалом для обеспечения максимального качества обработки. Суппорт HD3000 оснащен сенсорами: анти-столкновения, электрико/механической горелкой и сенсором высоты. Это позволяет использовать такие технологии как: Contour Cut®, Contour Cut Speed®, Diameter Pro® и True Hole®.
Головка Pro-X 3D
Головка Pro-X 3D
5-координатная головка Pro-X 3D обеспечивает высочайший уровень эффективности и гарантирует достижение максимальной точности трехмерной обработки. Максимальный угол наклона головки 60o и автоматическая компенсация конусности обеспечивают высокую точность и практически нулевую конусность кромки изделия. Это превосходный инструмент для минимизации последующей обработки.
Водяной стол
Водяной стол

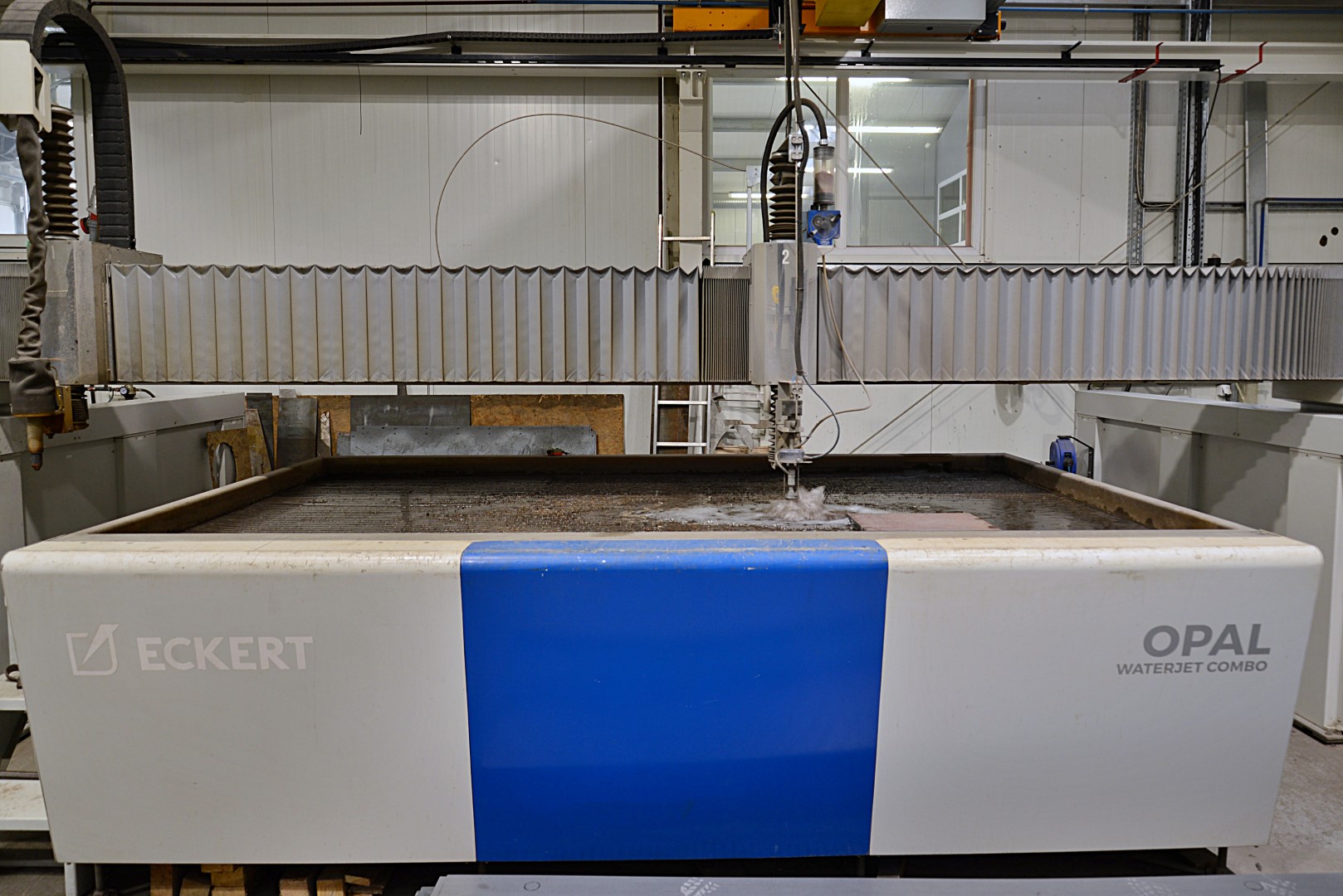

Установка гидроабразивной резки Opal оснащена жестким водяным столом с системой двойных решеток. Стальная, полностью покрытая оловом конструкция гарантирует максимальную устойчивость и плавность при перемещениях.
Система ЧПУ
Система ЧПУ

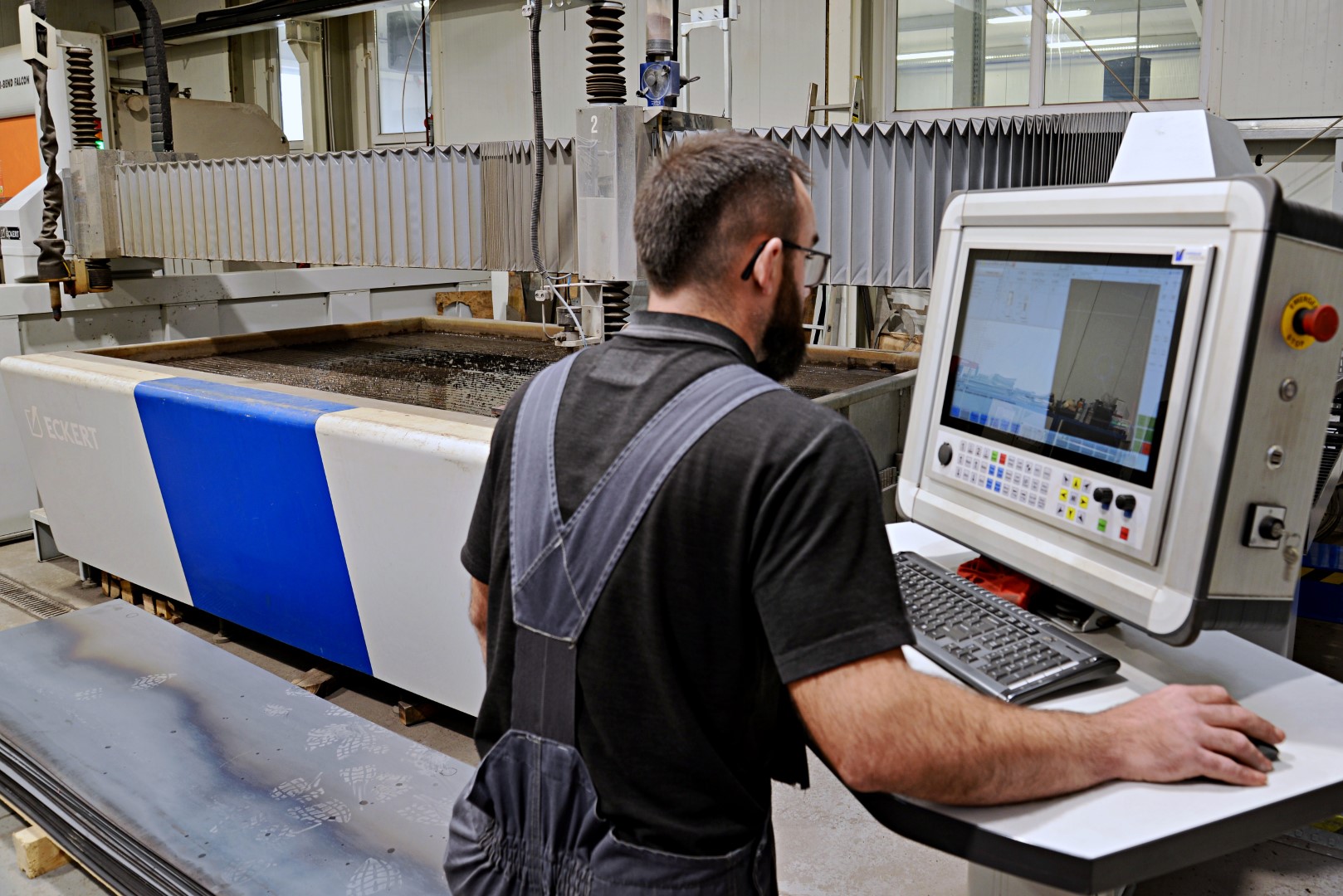

Система ЧПУ ECS872 – это высококачественное промышленное устройство, оснащенное сенсорным экраном. Эффективные компоненты и конструкция, способная вынести тяжелые промышленные условия, гарантируют бесперебойную эксплуатацию. Непревзойденная функциональность программного обеспечения и интуитивный интерфейс способны в полной мере реализовать все возможности установки.
Конструкция
Конструкция

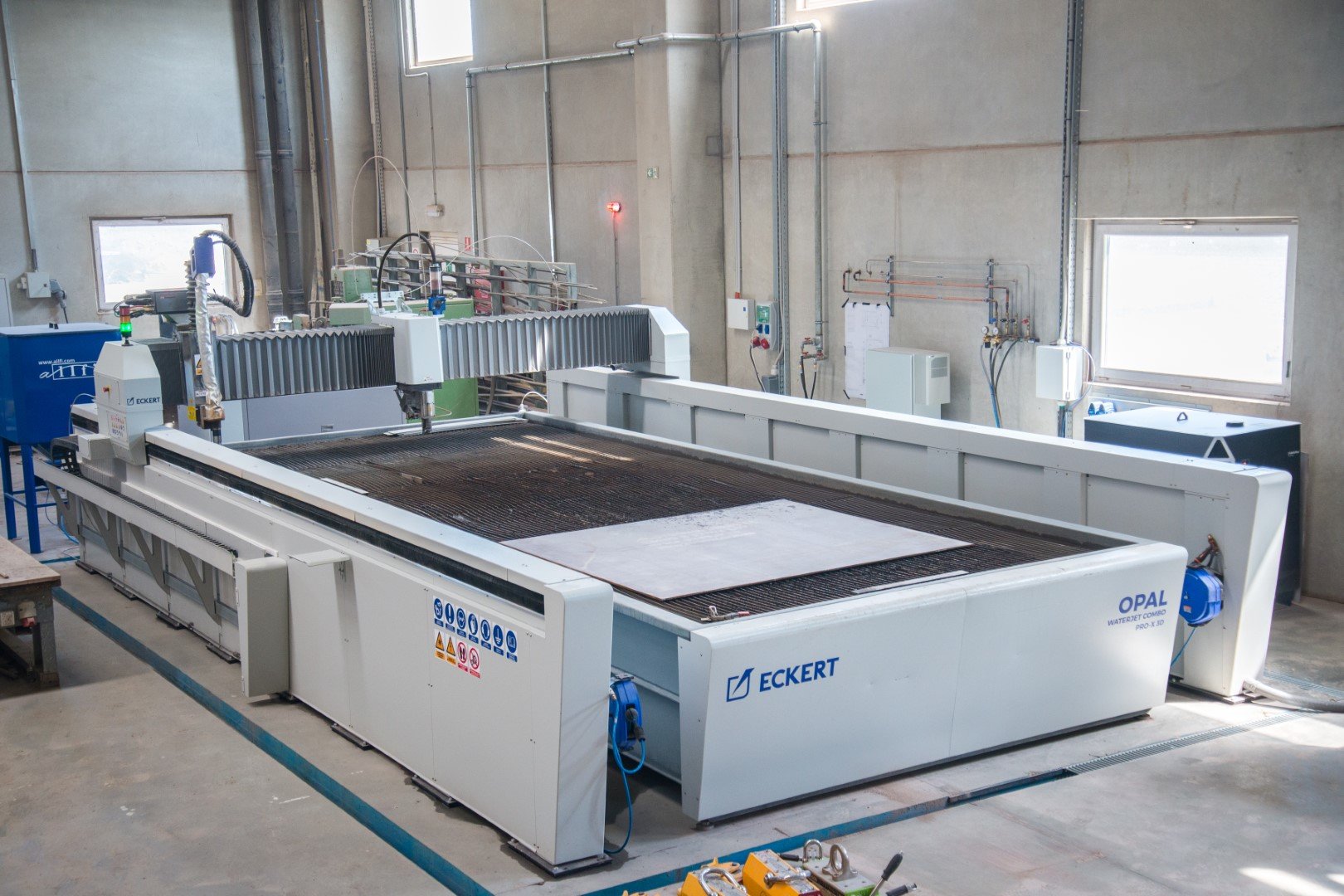

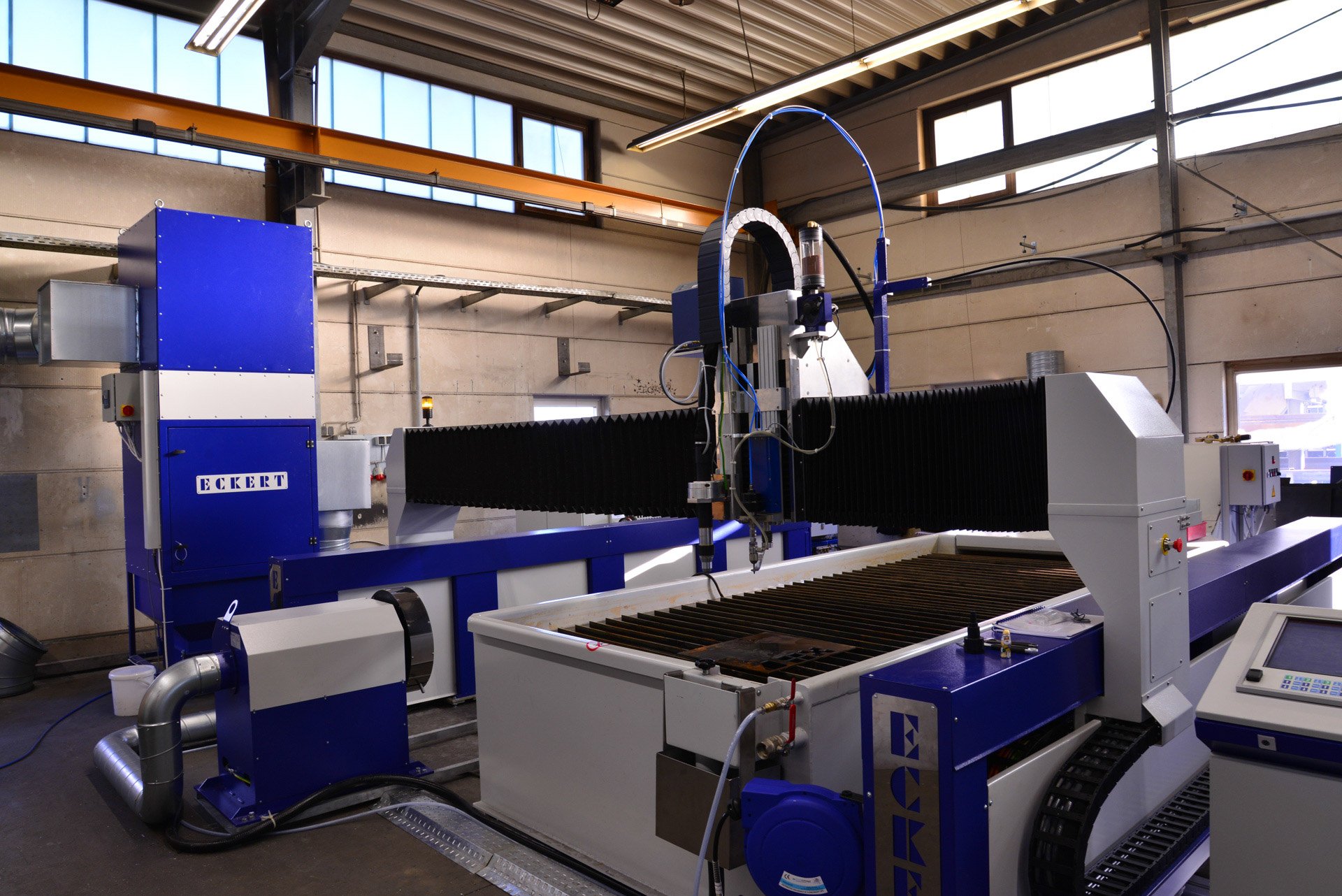

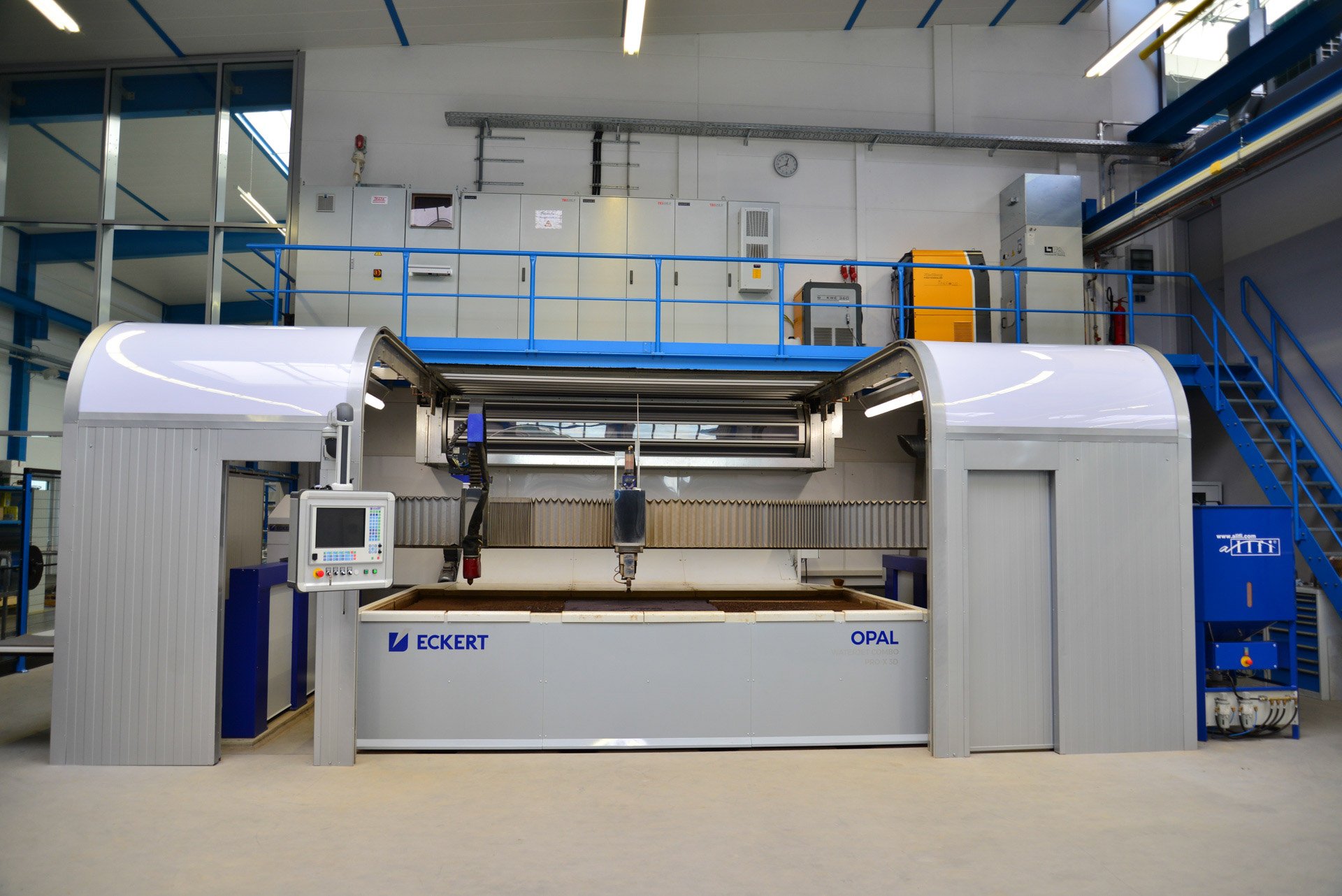

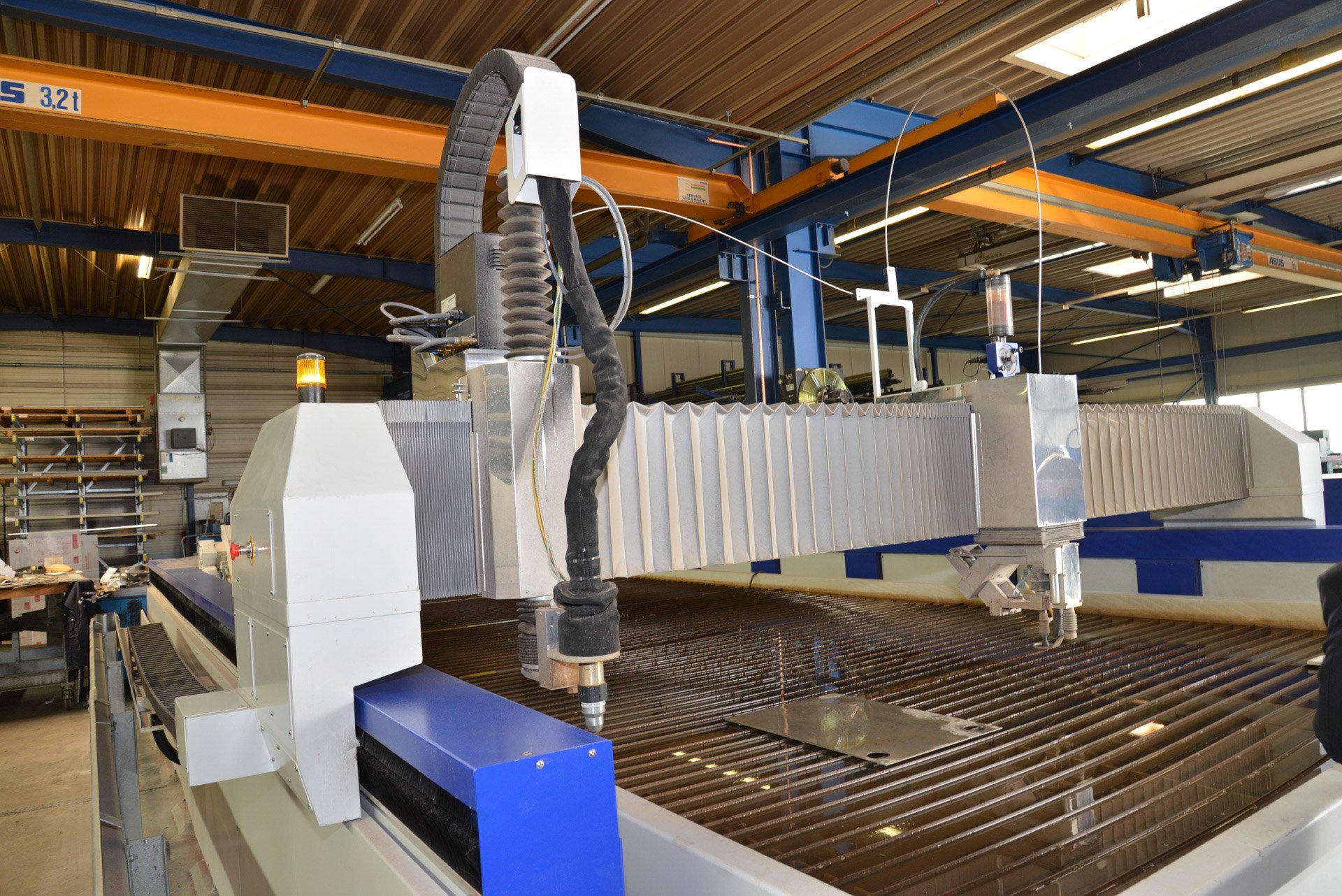

Установка OPAL имеет конструкцию портального типа. Установка выполнена из стальных замкнутых профилей, обеспечивающих высокую жесткость конструкции. Направляющие элементы защищены от вредного воздействия воды специальными сильфонами или алюминиевыми кожухами. Относительно низкий вес портала и специально отшлифованные рейки обеспечивают установке Opal превосходную динамику, а высокоточные приводы – точное позиционирование.
-
Головка Pro-X 3D -
Система ESR
-
Плазменная маркировка
-
Конвейер для скрапа
-
Динамическое изменение уровня воды
-
Абразивная резка
-
Устройство умягчения воды
.jpg)
.jpg)
.jpg)
.jpg)
Головка Pro-X 3D
5-координатная головка Pro-X 3D обеспечивает высочайший уровень эффективности и гарантирует достижение максимальной точности трехмерной обработки. Максимальный угол наклона головки +/- 60o и автоматическая компенсация конусности обеспечивают высокую точность и практически нулевую конусность кромки изделия.
Система ESR
Опциональное устройство, функционирующее за пределами рабочей зоны установки, оптимизирует возможности плазменной или кислородной горелки. Специальное увеличение портала позволяет использовать каретку над устройством вращения, что контролирует направление вращения трубы. Устройство вращения оснащено специальной зубчатой передачей с поворотной головкой для обработки труб диаметром 50-900 мм.
Плазменная маркировка
Маркированные линии, надписи и формы на металлическом листе – это возможности сварки и формовки согласно заданным формам. Маркировка также используется в технологическом описании для отслеживания некоторых элементов согласно требованиям стандарта DIN-EN 1090.
Конвейер для скрапа
В процессе гидроабразивной и плазменной резки абразив и шлаг скапливаются в нижней части рабочего стола. Затем отходы под давлением удаляются в специальные отстойники. Система гарантирует высокую эффективность процесса фильтрации.
Динамическое изменение уровня воды
Уровень воды регулируется согласно толщине материала. Функция предоставляет возможности подводной резки, что снижает степень теплового влияния и максимизирует безопасность и комфорт работы за счет снижения уровня шума и количества выброса твёрдых веществ.
Абразивная резка
Абразивная резка используется для резки твердых типов материала. Устройство состоит из режущей головки и устройства дозированной подачи абразивного материала.
Устройство умягчения воды
Устройство умягчения воды выбирается на базе максимальной подачи воды в час. В случае непрерывной, долговременной обработки необходимо использовать систему DUPLEX. В данном случае она работает как система устройств, работающих поочередно. Система умягчения воды значительно увеличивает срок службы расходных материалов насоса и обеспечивает его бесперебойную работу.
