Jantar
Высокая скорость, точность и универсальность. Самая популярная установка плазменной и газовой резки.
Jantar
Высокая скорость, точность и универсальность. Самая популярная установка плазменной и газовой резки.
Характеристики
Установка Jantar благодаря своей динамике и экономической составляющей является самой приобретаемой установкой среди оборудования фирмы Eckert. Jantar используется несколькими сотнями крупных и мелких компаний по всей Европе, что доказывает непревзойденное исполнение и низкие эксплуатационные затраты.
Установка плазменной резки Jantar может оснащаться плазменными и кислородными системами резки. Дополнительно ее функциональность может быть повышена применением широкого спектра опционального оборудования (плазменная маркировка и маркировка высечкой, сверление и обработка труб и профилей).
Основные характеристики
- Привлекательная стоимость при богатом стандартном оснащении
- Высокая динамичная 2D точная обработка листов, труб и профилей
- Возможность обработки листов толщиной от 0,5 мм до 100 мм
- Расширенная база предустановленных параметров резки
- Неограниченные возможности увеличения длины рабочей зоны
- Индивидуальные опции под заказчиков
Технология

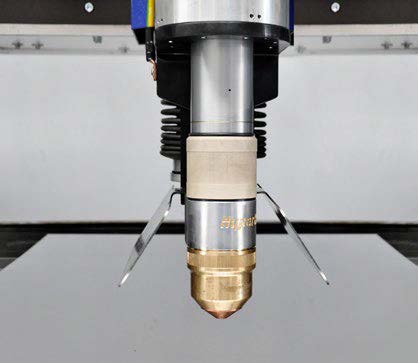

Суппорт HD 3000
Суппорт HD 3000
Суппорт HD3000 позволяет полностью использовать все возможности плазменных горелок. Наличие ШВП и сервопривода с высоким крутящим моментом обеспечивают уникальное перемещение по оси Z, что позволяет повысить динамику и точность контроля горелки. Это гарантирует соблюдение оптимального расстояния между режущей головкой и материалом для обеспечения максимального качества обработки. Суппорт HD3000 оснащен сенсорами: анти-столкновения, электрико/механической горелкой и сенсором высоты. Это позволяет использовать такие технологии как: Contour Cut®, Contour Cut Speed®, Diameter Pro® и True Hole®.
Кислородная горелка HARRIS
Кислородная горелка HARRIS
Кислородная горелка – это решение резки, предназначенное для обработки малоуглеродистой и низколегированной стали, с возможностью резки широкого спектра толщин. Горелка оснащена сенсором высоты, автоматическим поджигом и возможностью наклона под углом вручную.
Вытяжной стол
Вытяжной стол
Модульные вытяжные столы обеспечивают эффективное поглощение продуктов горения в процессе резки. Установки плазменной резки в качестве основания имеют самоподдерживающую конструкцию со сменными решетками. Такая конструкция обеспечивает максимально возможное безопасное и функциональное исполнение стола. Режущий стол оснащен интеллектуальной системой вытяжки продуктов горения из зоны резания. Каждый сегмент состоит из опорной структуры с вытяжными каналами, диагональной решетки, бункера под скрап и пневматически управляемых каналов.
Система ЧПУ
Система ЧПУ
Система ЧПУ ECS872 – это высококачественное промышленное устройство, оснащенное сенсорным экраном. Эффективные компоненты и конструкция, способная вынести тяжелые промышленные условия, гарантируют бесперебойную эксплуатацию. Непревзойденная функциональность программного обеспечения и интуитивный интерфейс способны в полной мере реализовать все возможности установки.

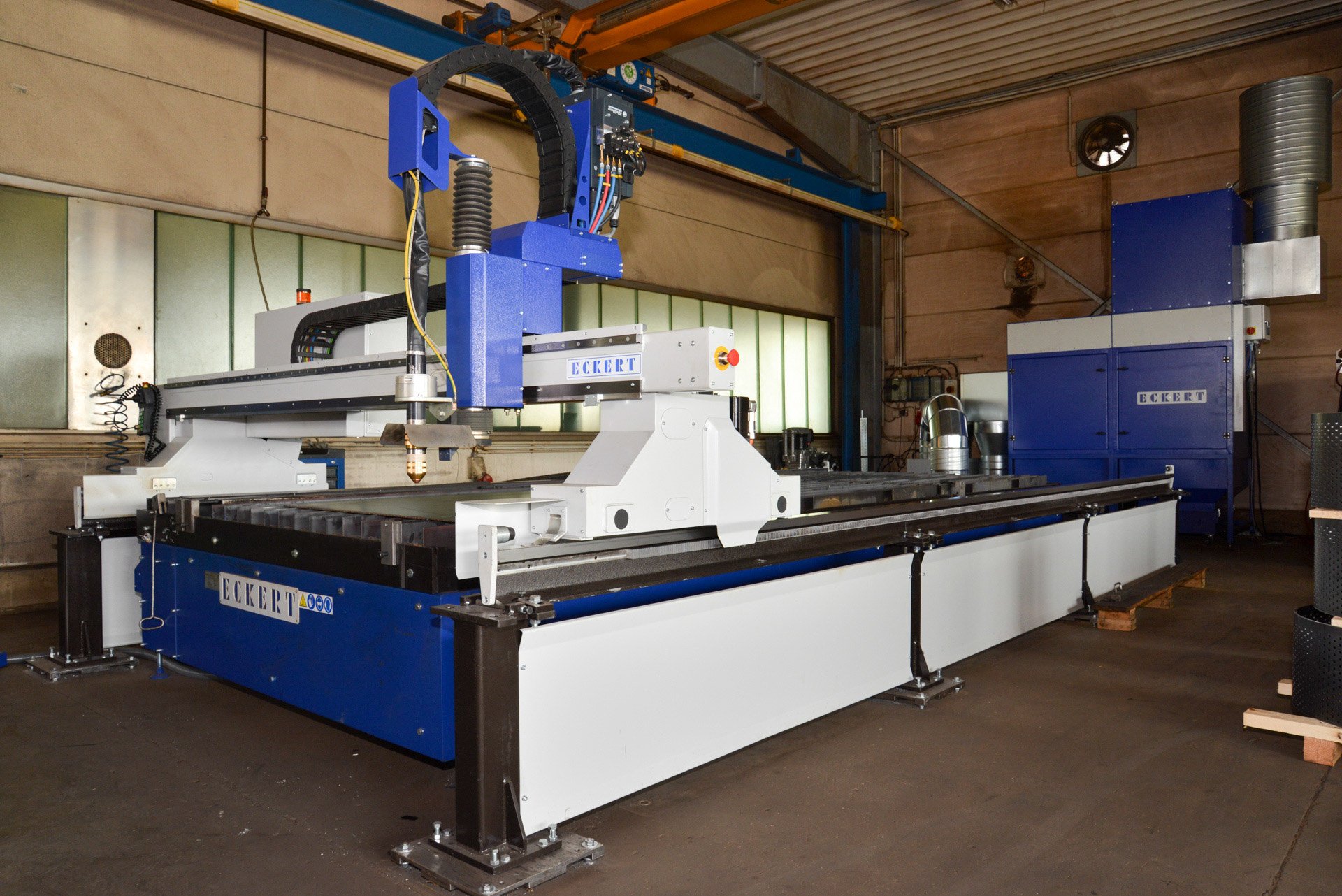

Конструкция
Конструкция
Конструкция портального типа базируется на сварных стальных балках относительно небольшого веса, благодаря которым снимается напряжение и обеспечивается высокая жесткость конструкции. Применяемое решение конструкции обеспечивает стабильность геометрии станка, которая не нарушается даже при тяжелых весовых или термических нагрузках. Это обеспечивает высокую безопасность процесса, в том числе для предприятий, работающих в три смены.
-
Увеличение портала -
Система ESR
-
Плазменная маркировка
-
Маркировка высечкой
-
Автоматический челночный стол
-
Фильтровентиляция (Фву)
-
Сверление
Увеличение портала
Увеличение портала позволяет расширить возможности обработки крупногабаритных деталей, расположив их в дополнительной зоне. Для быстрой и легкой регулировки увеличенная зона оснащена дополнительным удаленным контролем со всеми необходимыми функциями.
Система ESR
Опциональное устройство, функционирующее за пределами рабочей зоны установки, оптимизирует возможности плазменной или кислородной горелки. Специальное увеличение портала позволяет использовать каретку над устройством вращения, что контролирует направление вращения трубы. Устройство вращения оснащено специальной зубчатой передачей с поворотной головкой для обработки труб диаметром 50-900 мм.
Плазменная маркировка
Маркированные линии, надписи и формы на металлическом листе – это возможности сварки и формовки согласно заданным формам. Маркировка также используется в технологическом описании для отслеживания некоторых элементов согласно требованиям стандарта DIN-EN 1090.
Маркировка высечкой
Устройство маркировки высечкой расположено на специальном суппорте. Система маркировки в основном применяется для текстового описания на металлических листах. Маркировка выполняется закаленной иглой путем пробивки в зоне нанесения маркировки.

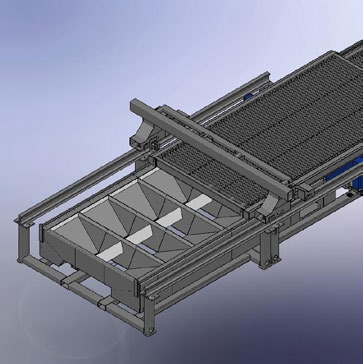

Автоматический челночный стол
Подвижный стол паллетного типа состоит из двух рабочих зон, что позволяет обеспечивать выгрузку готовой продукции и загрузку рабочей зоны новым материалом. Челночный стол оснащен ленточным транспортером, собирающим элементы, которые слишком малы для их поддержания решеткой. Стол оснащен лазерной системой безопасности, обеспечивающей необходимую безопасную работу.
Фильтровентиляция (Фву)
Система фильтровентиляции используется для поглощения опасных продуктов горения и пыли, образующихся в результате операций термической резки. Мы предлагаем модели с зоной фильтрации от 80 до 240 м2 и мощностью всасывания до 15 000 м3/час. Опциональная система гашения пыли гарантирует отсутствие тления элементов и обеспечивает увеличение срока службы фильтрующих патронов.
Сверление
Устройство сверления – это универсальный инструмент для высверловки отверстий в заготовках для подготовки отверстий под резьбу. На многих производствах данная функция успешно заменяет трудозатратное и долговременное ручное сверление отверстий.
