Diament XLS Laser

Большая производительность, точность и гибкость резки

Лазерный

Diament XLS Laser

Большая производительность, точность и гибкость резки

Лазерный

Технология Технические данные Дополнительное оборудование Галерея

Характеристики

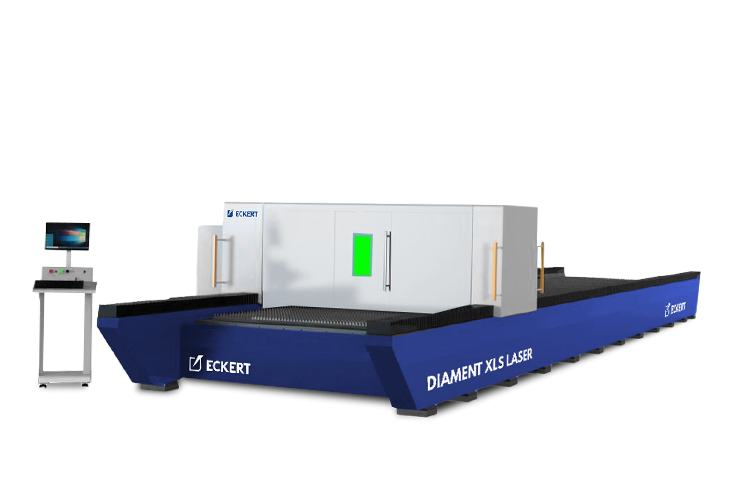

Diament XLS Laser — крупноформатный волоконный лазер для эффективной обработки листов. Обрабатывает листы размером до 3×12 метров с возможностью автономной работы. Источники лазера мощностью до 30 кВт обеспечивают точную резку материалов толщиной до 60 мм.

Основные характеристики

Резка элементов длиной до 12 000 мм из одного листа
Гибкость форматов от 3000 до 12 000 мм
Длительные циклы работы без обслуживания
Снижение затрат на финишную обработку
Сокращение аутсорсинга
Продвинутая технология резки
Высокая точность и скорость
Техническая поддержка от польского производителя

Технология

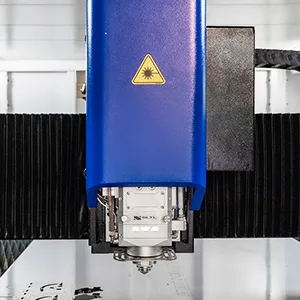

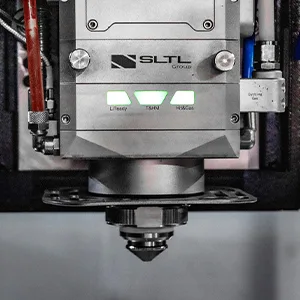

Лазерная режущая головка

Автоматическая фокусировка, встроенные датчики контроля расстояния, антиколлизионная защита, система охлаждения оптики.

Системы и функции

Многоступенчатая прошивка для толстых листов, функция FLYCUT, мониторинг прошивки PCS, динамическая калибровка.

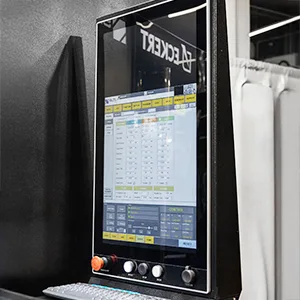

Программное обеспечение

Сенсорный интерфейс, библиотека материалов с автоматическим подбором параметров, удалённый диагностический доступ.

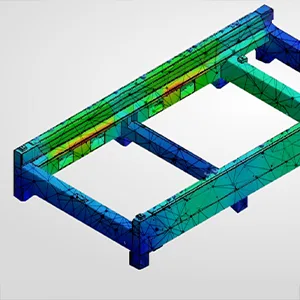

Конструкция

Жёсткая монолитная конструкция, система вытяжки дыма, алюминиевая балка оси Y.

Система мониторинга

Промышленные камеры для наблюдения за процессом резки и загрузочным столом.

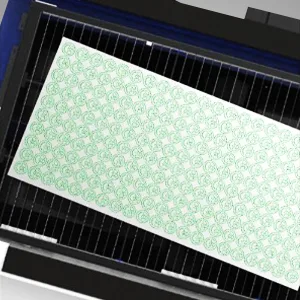

Ориентация листа (SLTL)

Автоматическое определение угла положения листа.

Безопасность

Световой барьер с системой датчиков.

Вы хотите знать больше?

Варианты конфигурации

Вентиляция
Фильтровентиляция
Компрессор

Галерея

XLS Laser

Pobierz

Технические данные

Модель	Diament XLS Laser
Приводы	Сервоприводы АС
Габаритные размеры	15000×5500×2500 мм
Рабочая зона	3200×12500 мм
Максимальное ускорение	1 G
Скорость работы	60 м/мин
Ход оси Z	300 мм
Точность позиционирования	±0,05 мм/м
Повторяемость	±0,02 мм/м
Максимальная нагрузка	8500 кг
Мощность лазера	3 кВт — 30 кВт
Питание	3 фазы, ±400В/50Гц
Сертификат	CE — 2006/42/ЕС

Żródła laserowe MAX Photonics / IPG Germany / Raycus

Moc lasera	Stal czarna (O2)	Stal czarna (N2)	Stal nierdzewna (O2)	Stal nierdzewna (N2)	Aluminium (N2)	Mosiądz (N2)	Miedź (O2)	Stal ocynkowana (O2) **
3 kW	20 mm	6 mm	10 mm	8 mm	8 mm	6 mm	5 mm	3 mm*
4 kW	22 mm	6 mm	10 mm	10 mm	10 mm	8 mm	6 mm	3 mm*
6 kW	25 mm	8 mm	10 mm	16 mm	16 mm	12 mm	8 mm	3 mm*
8 kW	28 mm	10 mm	10 mm	20 mm	21 mm	16 mm	10 mm	3 mm*
10 kW	30 mm	12 mm	10* mm	25 mm	25 mm	20 mm	12 mm	3 mm*
12 kW	40 mm	12 mm	10 mm	30 mm	30 mm	25 mm	16 mm	3 mm*
15 kW	45 mm	16 mm	10 mm	32 mm	32 mm	30 mm	18 mm	3 mm*
20 kW	50 mm	20 mm	10 mm	35* mm	35* mm	32* mm	20 mm	3 mm
30 kW	60 mm	25* mm	10 mm	40* mm	40* mm	35* mm	22 mm	3 mm

* Jakość cięcia zależy od właściwości metalu, jego powierzchni oraz warunków, w jakich odbywa się proces cięcia. Metale o dużej grubości mogę wykazywać smugi na dolnych krawędziach.

** Stal ocynkowana (Gl) jest dostępna na rynku maksymalnie do grubości 3mm.

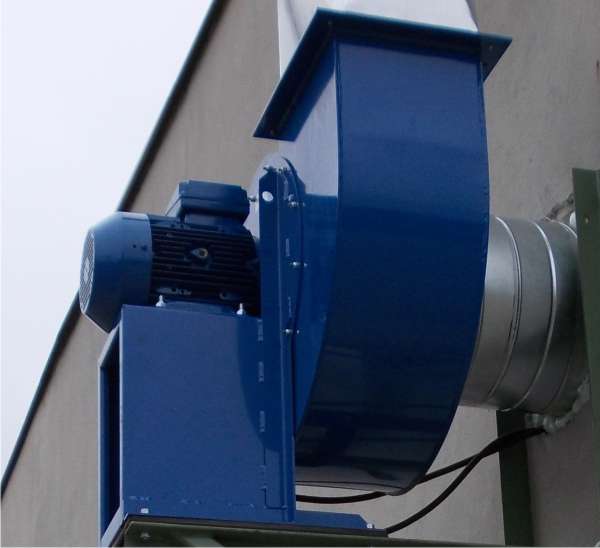

Вентиляция

Отвод паров и дыма со стола.

Фильтровентиляция

Улавливание и фильтрация паров, производительность до 15 000 м³/ч.

Компрессор

Блок подготовки воздуха с рефрижераторным осушителем, фильтрами и баком 500 л.
