Chrom
Откройте для себя новое поколение динамики и точности плазменной резки с ЧПУ
Chrom
Откройте для себя новое поколение динамики и точности плазменной резки с ЧПУ
Характеристики
Chrom-плазменный кислородный резак - это устройство нового поколения, единственное на польском рынке, которое адаптировано к последним директивам, включая требования стандарта PN-EN 17916 «Безопасность машин термической резки». Использование усовершенствованных приводов привело к беспрецедентной динамике резания. Уникальная и жесткая конструкция обеспечивала максимальную плавность движений даже при высоких скоростях резания и сложных контурах.
Основные характеристики
- Непревзойденная точность при резке сложных форм,
- Способность резать сталь толщиной от 1 до 150 мм,
- Технология EtherCAT® обеспечивает надежное соединение всех компонентов станка,
- Ускорение до 1 м/с²,
- Выбор различных пакетов безопасности,
- Современный контроллер Eckert I-Vision, установленный на подвижной стреле, обеспечивающий исключительную эргономику и комфорт,
- Решение Plug & Play, позволяющее расширять и модернизировать станок в любое время,
- Мощное светодиодное освещение для повышения безопасности труда,
- Встроенные модули внутри станка повышают устойчивость к вредным воздействиям в процессе резки,
- Станок адаптирован для работы в рамках концепции «Индустрия 4.0»,
- Помощник по планированию технического обслуживания станка.
Технология

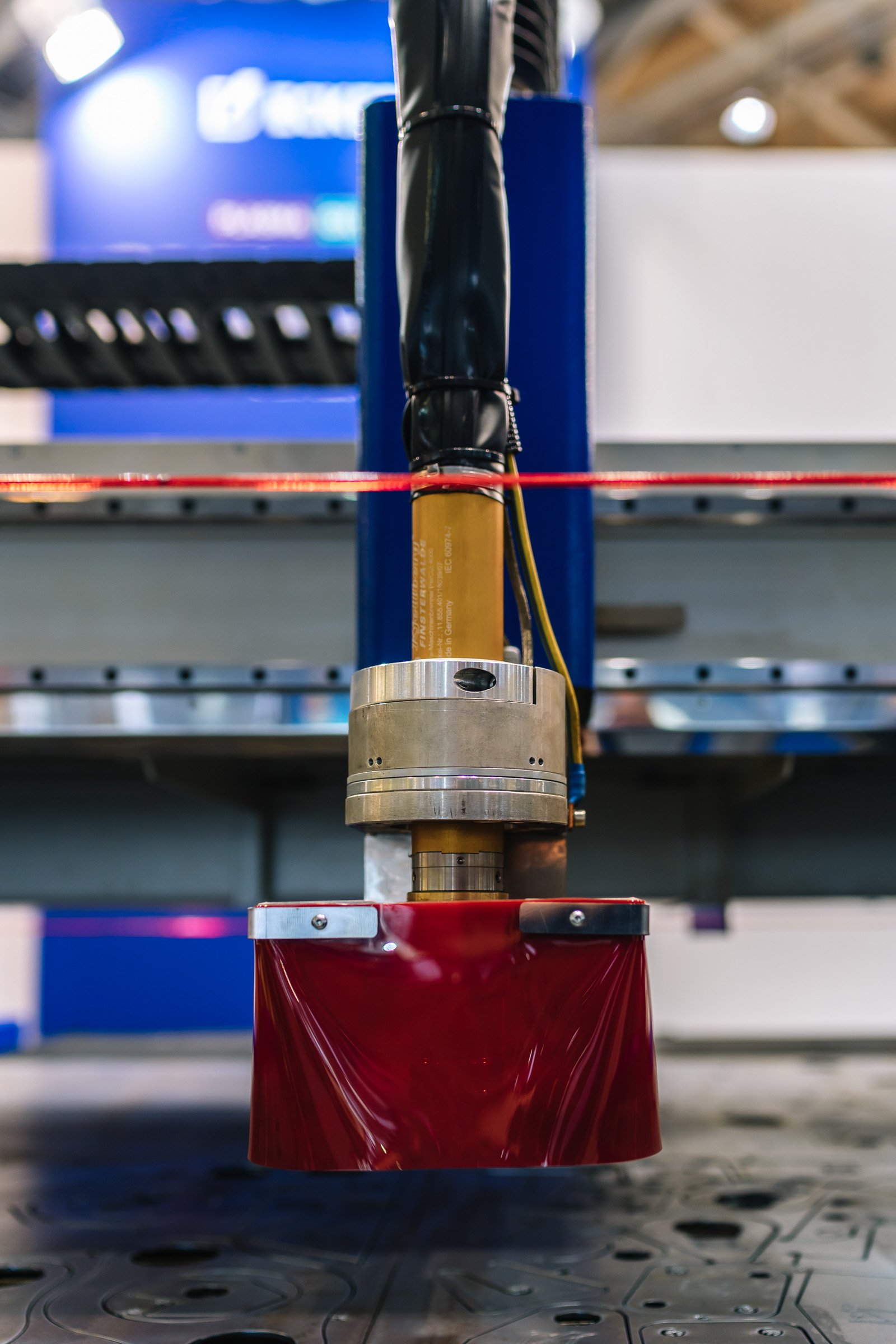

Режущая головка Helix 3D
Режущая головка Helix 3D
Инновационное устройство для точного снятия фаски и скоса листов и труб за один проход. Неограниченная ось вращения и наклон головки до 52° обеспечивают трёхмерную обработку. Система датчиков гарантирует безопасность и плавность резки. Безобслуживаемый редуктор исключает сервисные расходы.
Плазменный суппорт SpeedLift 150
Плазменный суппорт SpeedLift 150
Позволяет полностью использовать возможности современных плазмотронов. Сочетание жесткой конструкции с соответствующими приводами помогает достичь скорости до 18 м / мин и, таким образом, максимально повысить эффективность плазменной технологии. Уникальное решение мощных сервоприводов позволяет динамически и точно контролировать высоту горелки. Подставка оснащена датчиками: Contour Cut®, Contour Cut Speed®, Diameter Pro®, True Hole®.
Кислородная горелка
Кислородная горелка
Кислородная горелка предназначена для резки низкоуглеродистых и низколегированных конструкционных сталей толщиной до 150 мм. Горелка оснащена датчиком высоты, системой автоматического поджига и возможностью ручной регулировки угла.
Вытяжной стол
Вытяжной стол
Модульные вытяжные столы обеспечивают эффективное поглощение продуктов горения в процессе резки. Установки плазменной резки в качестве основания имеют самоподдерживающую конструкцию со сменными решетками. Такая конструкция обеспечивает максимально возможное безопасное и функциональное исполнение стола. Режущий стол оснащен интеллектуальной системой вытяжки продуктов горения из зоны резания. Каждый сегмент состоит из опорной структуры с вытяжными каналами, диагональной решетки, бункера под скрап и пневматически управляемых каналов.

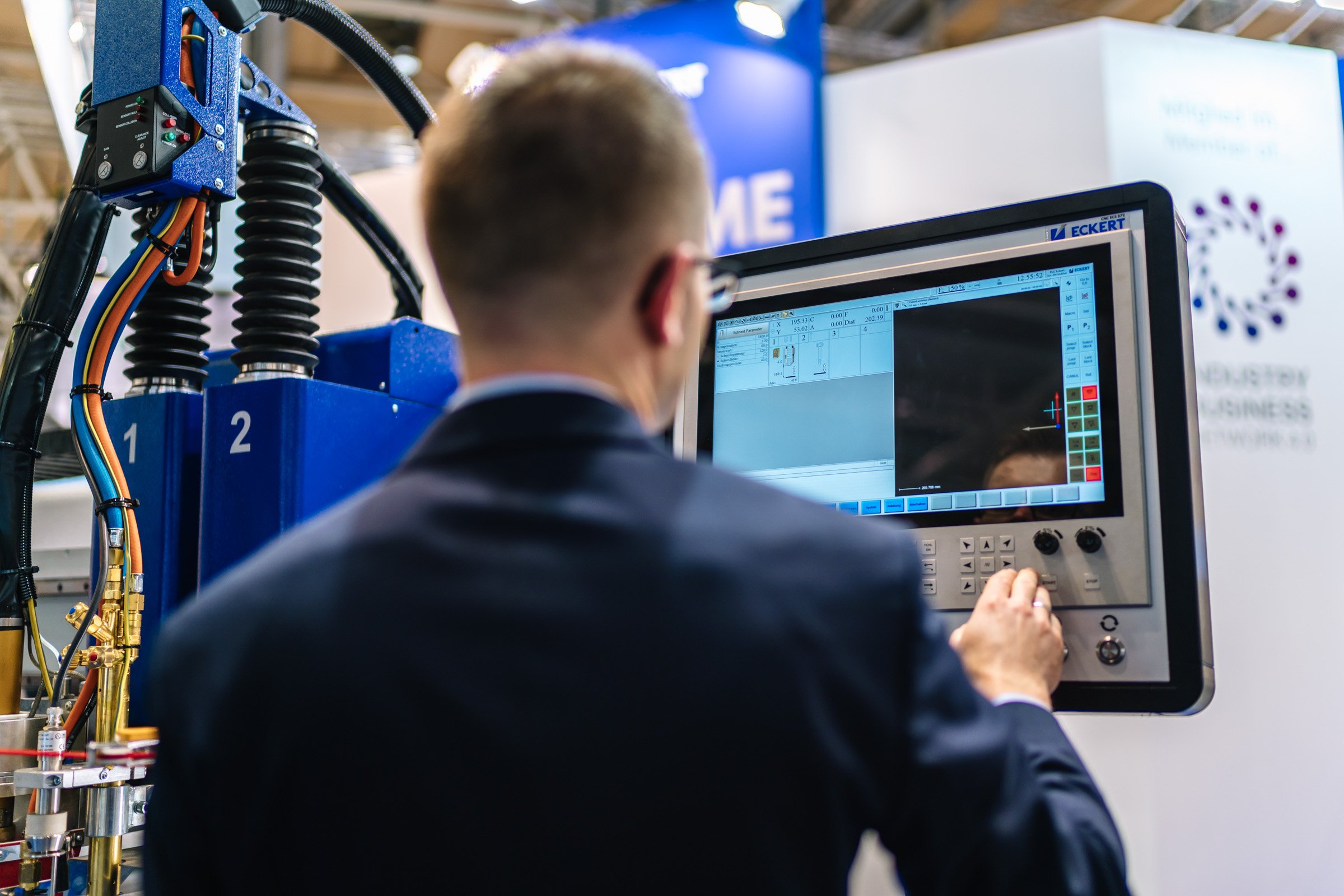

Система управления i-Vision
Система управления i-Vision
Самая современная система управления I-Vision – это высококачественное промышленное устройство, оснащенное сенсорным экраном Corning®Gorilla®Glass. Эффективные компоненты и надежная конструкция, способная вынести тяжелые промышленные условия работы Onyx. Многофункциональность программного обеспечения и интуитивный интерфейс способны в полной мере реализовать все возможности установки. Система управления расположена на поворотной руке, что обеспечивает уникальный комфорт и безопасность оператору установки, а также делает возможным просмотр процесса резки и использование системы управления одновременно.

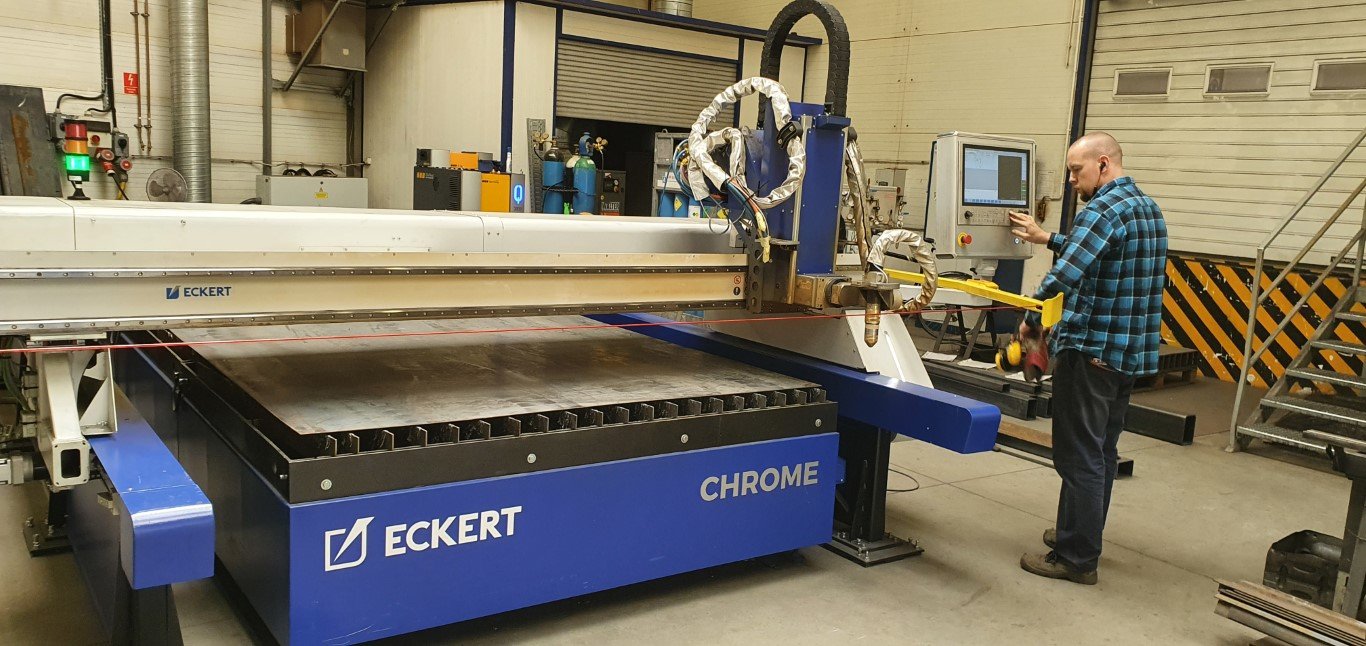

Конструкция
Конструкция
Станок для резки Chrom отличается прочной стальной конструкцией с линейным ездовым полотном, что обеспечивает высокую точность и динамику, а также плавность при изменении направления резки. Полное закрытие всех движущихся частей повышает безопасность работы и сводит к минимуму влияние термических факторов на компоненты машины, предотвращая их загрязнение.
Кластерная постройка
Кластерная постройка
Модульная конструкция позволяет расширять функциональные возможности машины в соответствии с потребностями пользователя. Это инновационное решение Plug & Play, благодаря которому пользователь может добавлять новые суппорта и горелки к оборудованию станка, а также расширять станок, например, удлиняя портал для обработки труб и профилей. Есть и другие варианты расширения машины. Станок может «расти» по мере роста развития фабрики.
-
Увеличение портала -
Система ESR
-
Плазменная маркировка
-
Маркировка высечкой
-
Сверление
-
Автоматический челночный стол
-
Фильтровентиляция (Фву)
Увеличение портала
Увеличение портала позволяет расширить возможности обработки крупногабаритных деталей, расположив их в дополнительной зоне. Для быстрой и легкой регулировки увеличенная зона оснащена дополнительным удаленным контролем со всеми необходимыми функциями.
Система ESR
Опциональное устройство, функционирующее за пределами рабочей зоны установки, оптимизирует возможности плазменной или кислородной горелки. Специальное увеличение портала позволяет использовать каретку над устройством вращения, что контролирует направление вращения трубы. Устройство вращения оснащено специальной зубчатой передачей с поворотной головкой для обработки труб диаметром 50-900 мм.
Плазменная маркировка
Маркированные линии, надписи и формы на металлическом листе – это возможности сварки и формовки согласно заданным формам. Маркировка также используется в технологическом описании для отслеживания некоторых элементов согласно требованиям стандарта DIN-EN 1090.
Маркировка высечкой
Устройство маркировки высечкой расположено на специальном суппорте. Система маркировки в основном применяется для текстового описания на металлических листах. Маркировка выполняется закаленной иглой путем пробивки в зоне нанесения маркировки.
Сверление
Устройство сверления – это универсальный инструмент для высверловки отверстий в заготовках для подготовки отверстий под резьбу. На многих производствах данная функция успешно заменяет трудозатратное и долговременное ручное сверление отверстий.
Автоматический челночный стол
Подвижный стол паллетного типа состоит из двух рабочих зон, что позволяет обеспечивать выгрузку готовой продукции и загрузку рабочей зоны новым материалом. Челночный стол оснащен ленточным транспортером, собирающим элементы, которые слишком малы для их поддержания решеткой. Стол оснащен лазерной системой безопасности, обеспечивающей необходимую безопасную работу.
Фильтровентиляция (Фву)
Система фильтровентиляции используется для поглощения опасных продуктов горения и пыли, образующихся в результате операций термической резки. Мы предлагаем модели с зоной фильтрации от 80 до 240 м2 и мощностью всасывания до 15 000 м3/час. Опциональная система гашения пыли гарантирует отсутствие тления элементов и обеспечивает увеличение срока службы фильтрующих патронов.
