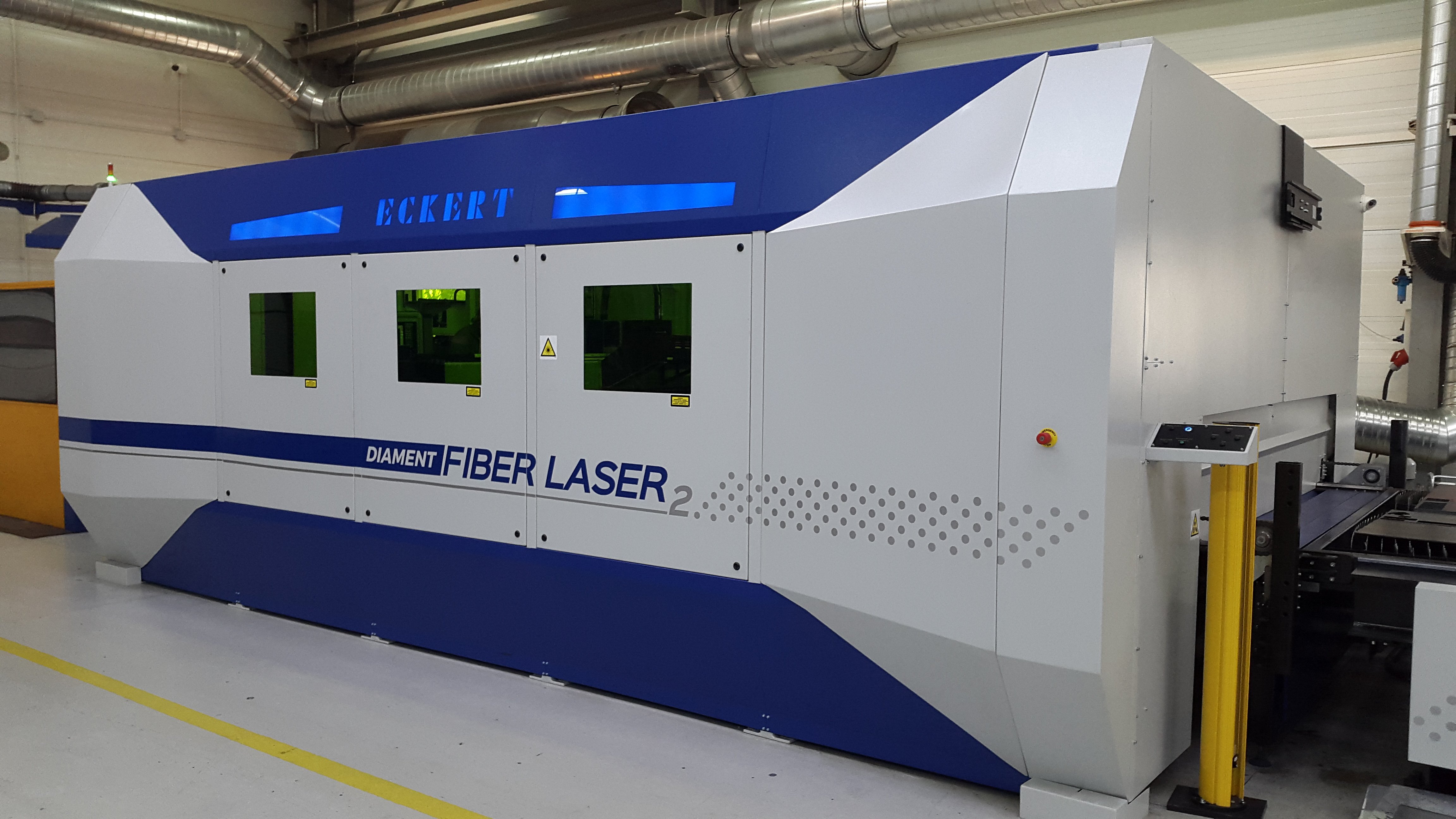

Diamond Fiber Laser 2
Будущее в лазерной резке. Высокая динамика и прецизионность резки.
Diamond Fiber Laser 2
Будущее в лазерной резке. Высокая динамика и прецизионность резки.
Характеристики
Установка лазерной резки Diamond Fiber работает на базе оптоволоконной лазерной технологии, предоставляя пользователям все преимущества высокоскоростной и прецизионной резки, в том числе и на сложных контурах. Универсальность оптоволоконной технологии существенно снижает сложность лазерной системы и значительно уменьшает эксплуатационные издержки по сравнению с лазерной технологией CO2.
Индивидуальные нужды заказчиков обеспечиваются использованием компактной конструкции портального типа, гарантирующей жесткость, а полностью закрытая рабочая зона защищает от лазерного излучения и обеспечивает возможность регулировки размеров рабочей зоны.
Основные характеристики
- Современная технология раскроя
- Возможность обработки широкого спектра отражающих материалов (медь, латунь, полированные материалы)
- Безотказность системы в течение долгого времени обеспечивается применением качественных комплектующих известных производителей
- Инновационная система PCS позволяет анализировать и точно выбирать время прошивки согласно типу используемого материала (опция)
- Опциональное оснащение линейными приводами вместо сервоприводов
- Полностью автоматизированный процесс резки с функцией загрузки и разгрузки листов (опция)
Технология

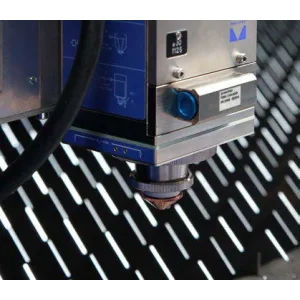

Режущая головка с системой PCS
Режущая головка с системой PCS
Режущая головка Precitec обеспечивает исключительную повторяемость и качество реза. Встроенный датчик расстояния гарантирует стабильность и отсутствие столкновений. Для защиты оптических компонентов, головка оснащена защитным стеклом, расположенным в картридже. Опционально устанавливаемая система PCS (Система Контроля Прошивки) контролирует лазерное излучение, повышая эффективность и производительность.

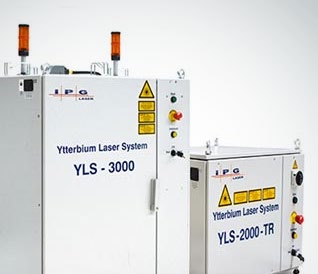

Лазерный резонатор
Лазерный резонатор
Оптоволоконный лазерный резонатор IPG модульной конструкции на 30% увеличивает степень преобразования электрической энергии в оптическую, что в три раза снижает расход энергии по сравнению с лазером CO2, и обеспечивает срок службы источника до 100 000 рабочих часов.

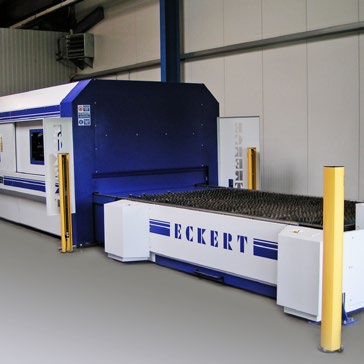

Автоматический челночный стол
Автоматический челночный стол
Подвижный стол паллетного типа состоит из двух рабочих зон, что позволяет обеспечивать выгрузку готовой продукции и загрузку рабочей зоны новым материалом. Челночный стол оснащен ленточным транспортером, собирающим элементы, которые слишком малы для их поддержания решеткой. Стол оснащен лазерной системой безопасности, обеспечивающей необходимую безопасную работу.

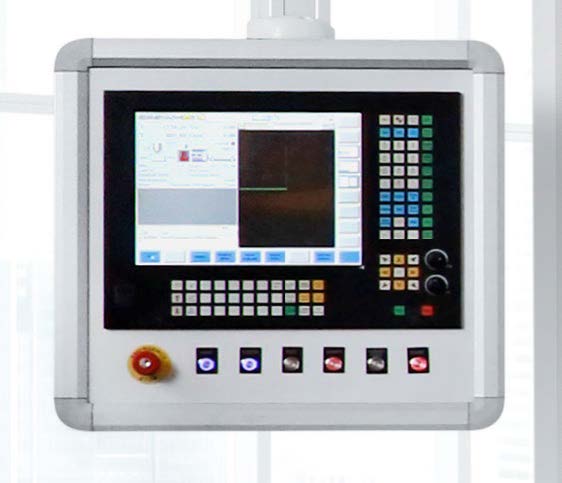

Система ЧПУ
Система ЧПУ
Система ЧПУ ECS872 – это высококачественное промышленное устройство, оснащенное сенсорным экраном. Эффективные компоненты и конструкция, способная вынести тяжелые промышленные условия, гарантируют бесперебойную эксплуатацию. Непревзойденная функциональность программного обеспечения и интуитивный интерфейс способны в полной мере реализовать все возможности установки.

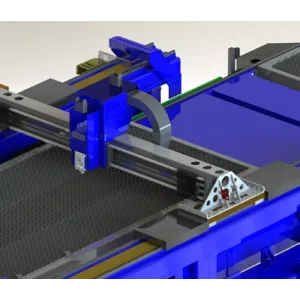

Конструкция
Конструкция
Конструкция портального типа обеспечивает жесткость и износоустойчивость всей установки. Полностью закрытый кожух, закрывающий зону обработки, и универсальность челночного стола повышают безопасность эксплуатации. Конструкция направляющих базируется на высокоточных линейных направляющих и современных сервоприводах, что обеспечивает точность настройки режущей головки, высоко динамичную и бесперебойную эксплуатацию установки.
-
Фильтровентиляция (Фву) -
Система контроля прошивки – PCS
-
Система автоматической загрузки / выгрузки
-
Манипулятор
-
Автоматический челночный стол
-
Мониторинг рабочей зоны
Фильтровентиляция (Фву)
Система фильтровентиляции используется для поглощения опасных продуктов горения и пыли, образующихся в результате операций термической резки. Мы предлагаем модели с зоной фильтрации от 80 до 240 м2 и мощностью всасывания до 15 000 м3/час. Опциональная система гашения пыли гарантирует отсутствие тления элементов и обеспечивает увеличение срока службы фильтрующих патронов.

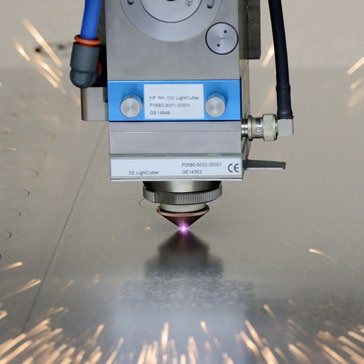

Система контроля прошивки – PCS
Инновационная система разработана для сокращения времени прошивки и основана на оптическом анализе цвета и температуры прошиваемого отверстия, что значительно уменьшает время прошивки. Анализ процесса резания LPM (Laser Power Monitor / Мониторинг Мощности Лазера) непрерывно контролирует мощность лазерного луча, предотвращая разбрызгивание шлака.
Система автоматической загрузки / выгрузки
Система автоматической загрузки/выгрузки устраняет необходимость ручных операций с листом. Система разработана для увеличения производительности и дохода предприятия путем сокращения производственного цикла и издержек.
Манипулятор
Манипулятор загрузки листа – это оптимально разработанное решение для установок лазерной резки Eckert. Манипулятор работает на основе вакуумных присосок, способных перемещать лист размером 1500x3000 мм и толщиной 0,5-16 мм.
Автоматический челночный стол
Подвижный стол паллетного типа состоит из двух рабочих зон, что позволяет обеспечивать выгрузку готовой продукции и загрузку рабочей зоны новым материалом. Челночный стол оснащен ленточным транспортером, собирающим элементы, которые слишком малы для их поддержания решеткой. Стол оснащен лазерной системой безопасности, обеспечивающей необходимую безопасную работу.

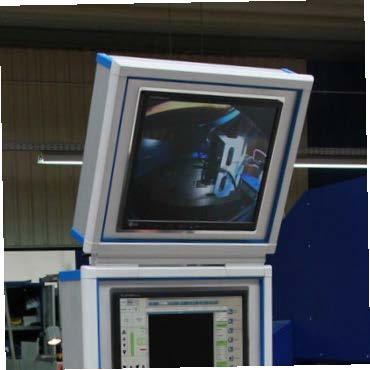

Мониторинг рабочей зоны
Опционально внутри кабины и в зоне челночного стола может быть установлена промышленная камера, отслеживающая рабочую зону, процесс резания и смены паллет без прерывания рабочего процесса. Данное решение обеспечивает уменьшение потенциальных ошибок и поломок в процессе резания.
